3D-tutoriaali
Edit Poly - yksityiskohtia
06.06.2008 Kategoria: 3D (Mallinnus)12. Lisää yksityiskohtia Chamfer-toiminnolla

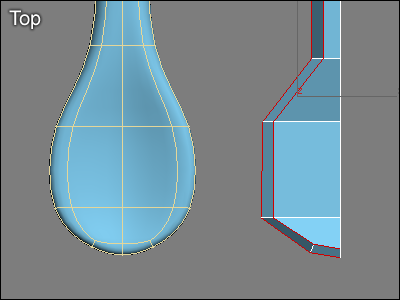

Kuva 1. Kuusi edgeä valittuna.
Kuva 2. Edit Polyn Chamfer-toiminto luo uusia edgejä.
Lusikan reuna on liian pyöreä. Lisätään hieman tarkkuutta siihen Chamfer-toiminnon avulla. Chamfer-toimintoa voidaan käyttää edgen viistämiseen siten, että se jakautuu kahdeksi edgeksi:
- Aktivoi edge-valintatila Edit Polyssa ja valitse kuusi edgeä lusikan ylöosasta kuvan 1 mukaisesti.
- Klikkaa Chamfer-nappia. Klikkaa ja pidä hiiren nappi pohjassa jonkin valitun edgen päällä ja liikuta hiirtä. Lopputuloksen tulisi vastata kuvaa 2.
13. Break-toiminto vertexeihin
Kuva 3. Edit Polyn Break-toiminto luo uusia vertex-pisteitä.
Lusikka kaipaa edelleen lisää yksityiskohtia:
- Aktivoi vertex-valintatila Edit Polyssa ja valitse kaksi vertex-pistettä kuvan 3 mukaisesti.
- Klikkaa Break-nappia Edit Poly -muokkaajassa. Break-toiminto jakaa polygonien yhteisen vertex-pisteen. Tuloksena on yhtä monta vertex-pistettä kuin polygonin kulmiakin.
14. Siirrä vertex-pisteitä
Kuva 4. Vertexejä erotellaan ja liikutellaan Edit Poly -muokkaajalla.
Kahdesta vertex-pisteestä on tullut kahdeksan vertex-pistettä. Sijoita vertexit kuvan 4 mukaisesti.
15. Yhdistä Target Weld -toiminnolla
Kuva 5. Vertex-pisteet yhdistetään Edit Polyn Target Weld -toiminnolla.
Yhdistä toisiaan lähellä olevat vertex-pisteet käyttämällä Target Weld -toimintoa kuvan 5 mukaisesti.
16. Cut-toiminto polygoneihin
Kuva 6. Polygonien leikkaaminen Edit Poly -muokkaajalla.
Aktivoi edge-valintatila Edit Polyssa ja käytä Cut-toimintoa kahdesti jakaaksesi polygonin kolmeen osaan kuvan 6 mukaisesti. Tässä tilanteessa Cut-toiminto toimii seuraavasti:
- Aktivoi Cut-toiminto Edit Polyssa
- Klikkaa polygonin edgessä
- Klikkaa polygonin vastakkaisessa edgessä
- Klikkaa hiiren oikeaa nappia lopettaaksesi leikkaamisen
(Cut-toimintoa voitaisiin käyttää myös halkaisemaan polygoni vertexin ja edgen väliltä.)
17. Siirrä vertex-pisteitä
Kuva 7. Vertexien siirtely Edit Poly -muokkaajalla.
Muotoile lusikkaa aktivoimalla vertex-valintatila Edit Polyssa ja siirtämällä vertex-pisteitä kuvan 7 mukaisesti.
18. Luo uusia polygoneja
kuva 8. Uusia polygoneja Edit Polyn Create-toiminnolla.
Seuraavaksi täytetään lusikassa oleva reikä. Aktivoi polygon-valintatila Edit Polyssa ja luo kolme uutta nelisivuista polygonia kuvan 8 mukaisesti. Uusi polygoni luodaan näin:
- Klikkaa Create-nappia Edit Polyssa
- Klikkaa sen vertexin päällä, johon polygonin ensimmäinen kulma tulee
- Klikkaa sen vertexin päällä, johon polygonin toinen kulma tulee
- Klikkaa sen vertexin päällä, johon polygonin kolmas kulma tulee
- Klikkaa kahdesti sen vertexin päällä, johon polygonin neljäs kulma tulee
19. Muotoile lusikkaa
Kuva 9. Lusikan alaosan muotoilua.
- Käännä User-näkymää siten, että näet lusikan alaosan.
- Aktivoi vertex-valintatila Edit Polyssa ja muotoile lusikan alaosaa siirtämällä vertex-pisteitä kuvan 9 mukaisesti.
20. Tarkkuutta Slice Plane -toiminnolla
Kuva 10. Tarkkuuden lisääminen Edit Polyn Slice-toiminnolla.
Seuraavaksi lisäämme tarkkuutta lusikan kahvaan. Käytämme Slice-toimintoa ja leikkaamme polygoneja kuvan 10 mukaisesti:
- Aktivoi polygon-valintatila Edit Polyssa ja valitse neljä polygonia kuvan 10 mukaisesti.
- Aktivoi Slice Plane -toiminto. Keltainen levy ilmestyy. Jos on tarpeen, niin siirrä ja käännä keltaista levyä kuvan 10 mukaisesti.
- Klikkaa Slice-nappia. Valitut polygonit on nyt leikattu keltaisen levyn osoittamasta kohdasta. Klikkaa lopuksi Slice Plane -nappia uudestaan laittaaksesi sen pois päältä.
21. Muotoile kahvaa
Kuva 11. Lusikan kaareva kahva.
Aktivoi vertex-valintatila Edit Polyssa ja muotoile lusikan kahvaa siirtämällä vertex-pisteitä kuvan 11 mukaisesti.
22. Polygoneja skaalaus-toiminnolla
Kuva 12. Lusikan pääty.
- Käännä User-näkymä vastaamaan kuvaa 12, aktivoi edge-valintatila Edit Polyssa ja valitse neljä lusikan päätyä ympäröivää edgeä.
- Aktivoi skaalaus-toiminto yläpaneelissa. Laita näppäimistöstä Shift-näppäin pohjaan ja luo uusia polygoneja kloonaamalla edget skaalaus-toiminnon avulla. Tuloksen tulisi vastata kuvaa 12.
23. Kloonaa edgejä
Kuva 13. Polygoneja edgejä kloonaamalla.
Luo kaksi uutta polygonia kloonaamalla edgejä kuvan 13 mukaisesti.
24. Edit Polyn Target Weld
Kuva 14. Edget yhdistetään Edit Polyn Target Weld -toiminnolla.
- Aktivoi edge-valintatila ja Target Weld -toiminto Edit Polyssa.
- Klikkaa ensin alemman ja sitten ylemmän edgen päällä. Edget yhdistyvät kuvan 14 mukaisesti. Klikkaa lopuksi Target Weld -nappia uudestaan laittaaksesi sen pois päältä.
25. Täytä reikä
Kuva 15. Reikä täytetään Edit Polyn Create-toiminnolla.
Täytä päädyssä oleva reikä aktivoimalla polygon-valintatila Edit Polyssa ja käyttämällä Create-toimintoa nelisivuisen polygonin luomiseen kuvan 15 mukaisesti.
26. Siirrä vertexit keskelle
Kuva 16. Vertexit siirretään lusikan keskilinjaan.
- Vaihda Back-näkymään ja aktivoi vertex-valintatila Edit Polyssa.
- Valitse kolme vertex-pistettä lusikan päädystä ja sijoita ne lusikan keskilinjaan kuvan 16 mukaisesti.
27. Edit Polyn extrude

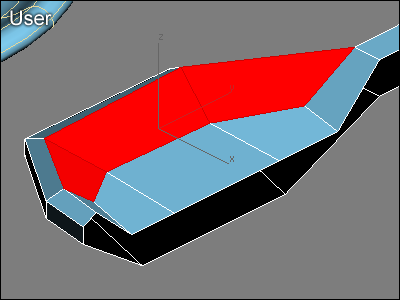

Kuva 17. Päädyn polygonit on valittu.
Kuva 18. Lusikan kahvaa pidennetään.
Pidennetään lusikan kahvaa.
- Aktivoi polygon-valintatila Edit Polyssa ja valitse kaikki seitsemän polygonia lusikan päädystä kuvan 17 mukaisesti.
- Klikkaa Extude-nappia. Klikkaa polygonien päällä, pidä hiiren nappi pohjassa ja liikuta hiirtä.
- sijoita uudet polygonit kuvan 18 mukaisesti.
28. Poista turhat polygonit
Kuva 19. Ylimääräisiä polygoneja.
Extrude-toiminnosta johtuen lusikan varressa on neljä ylimääräistä polygonia. Valitse turhat polygonit kuvan 19 mukaisesti ja poista ne painamalla delete-näppäintä näppäimistöstä.
29. Lusikan 3D-malli on valmis
