3D-tutoriaali
Meshsmooth- & Symmetry-muokkaaja
06.06.2008 Kategoria: 3D (Mallinnus)
Tässä vaiheessa kannattaa hyödyntää Symmetry-muokkaajaa ja Meshsmooth-muokkaajaa.
4. Kloonaa 3D-malli
Kloonataan 3D-malli ja lisätään siihen muokkaajat:
- Poistu edge-valintatilasta ja kloona koko 3D-malli siirtämällä sitä Shift-näppäin pohjassa.
- Valitse Clone Options dialog -ikkunasta kopion tyypiksi Reference ja klikkaa OK.
5. Lisää Symmetry-muokkaaja
Kuva 1. Symmetry-muokkaaja lisätään referenssikopioon.
- Lisää referenssiobjektiin Symmetry-muokkaaja.
- Valitse sopiva peilausakseli Symmetry-muokkaajasta.
- Aktivoi Mirror-tila Symmetry-muokkaajassa ja siirrä peilaustaso mallin reunalle. Mallin tulisi nyt näyttää samalta kuin kuvassa 1.
6. Lisää Meshsmooth-muokkaaja
Kuva 2. Meshsmooth-muokkaaja lisätään referenssikopioon.
- Lisää referenssiobjektiin Meshsmooth-muokkaaja.
- Aseta Iterations-arvoksi 2. Mallin tulisi nyt näyttää samalta kuin kuvassa 2.
7. Jatka Polygoni-mallinnusta
Kuva 3. Neljä uutta polygonia luodaan edgejä kloonaamalla.
Jatketaan polygoni-mallinnusta. Mallinnustyö tehdään edelleen alkuperäisessä karkeassa mallissa. Vieressä näemme reaaliajassa, kuinka lopullinen peilattu ja tasoitettu malli rakentuu.
- Aktivoi edge-valintatila ja valitse edge mallin päädystä ja luo neljä uutta polygonia kloonaamalla edgejä kuvan 3 mukaisesti.
- Sijoita uudet polygonit kuvan 3 mukaisesti.
8. Luo uusia polygoneja edgejä kloonaamalla

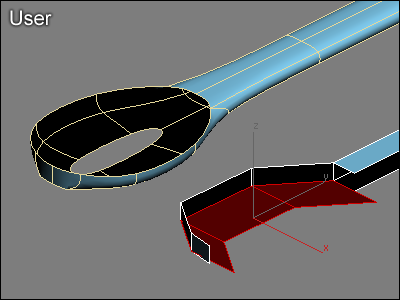

Kuva 4. Kolme uutta polygonia luodaan.
- Valitse kolme edgeä lusikan alaosasta ja luo kolme uutta polygonia kloonaamalla valitut edget.
- Sijoita uudet polygonit kuvan 4 mukaisesti.
9. Yhdistä vertexit
Kuva 5. Vertexit yhdistetään Target Weld-toiminnolla.
Aktivoi vertex-valintatila ja käytä Target Weld -toimintoa vertexien yhdistämiseen kuvan 5 mukaisesti. Target Weld toimii näin: Klikkaa yksitellen niiden kahden vertexin päällä, jotka haluat yhdistää. Laita lopuksi Target Weld pois päältä klikkaamalla hiiren oikeaa nappia.
10. Siirrä vertex-pisteitä
Kuva 6. Vertexit siirretään lusikan keskelle.
Vaihda Top-näkymään ja siirrä kaksi vertex-pistettä lusikan keskelle kuvan 6 mukaisesti. Toista kohdat 8-10 myös lusikan ylöosalle.
11. Muotoile lusikkaa
Kuva 7. Lusikkaa muotoillaan siirtämällä vertex-pisteitä alas päin.
Siirrä neljää vertexiä kuvan 7 mukaisesti. 3D-malli alkaa muistuttamaan lusikkaa, mutta se näyttää lattealta. Siinä ei ole tarpeeksi yksityiskohtia. Yksityiskohtia voidaan lisätä lisäämällä malliin uusia polygoneja ja siirtelemällä niitä.
